친환경/에너지절약형 환기시스템 구축
인천교통공사의 노후된 환기설비를 친환경/에너지절약형 환기설비시스템으로 교체하는 ESCO 사업을 추진하여 에너지비용을 절감하고 공기질을 개선함으로써 쾌적하고 안전한 역사 환경을 조성하는 개선사업으로 2010년도에 구축하여 운영 중에 있습니다.
ESCO 사업(ESCO : Energy Service Company)이란, 에너지전문기업에서 자체자금 또는 정책자금으로 에너지사용자의 에너지절약 시설에 투자한 후 이 투자시설에서 발생하는 에너지 절감비용으로 투자비와 이윤을 회수하는 사업을 말합니다.
개선사업 내용은 다음과 같습니다.
- 역사 공조설비 : 21개역(인버터 91대 설치, 고효율전동기 105대 교체)
- 본선 송 풍 기 : 43개소(인버터 43대 설치)
-
역사
미세먼지 측정
-
자동제어
미세먼지제어+주파수제어
-
환기설비 가동
에너지절감 약 34%
- 전동기 Y-△ 기동 : 인버터를 이용한 전동기 주파수(회전수) 제어
- 일반 표준전동기 : 에너지효율이 높은 고효율전동기로 교체
- 미세먼지농도에 따른 운전주파수 제어운전으로 에너지절감효과 극대화
사업완료로 다음과 같은 개선효과가 있습니다.
연간 약 34%의 에너지절감으로 115만 그루의 소나무를 심은 것과 동일한 온실가스 저감효과가 있으며 환기설비 최적가동으로 약 20%의 역사 미세 먼지 저감효과가 기대됩니다
-
-
온실가스 저감
-
에너지절감 34% 역사, 미세먼지 저감 20%
-
에너지 절약형 환기시스템 구축 (ESCO 사업)
-
-
- 쾌적한 역사환경
- 고객만족 향상
- 3200tCo2/년 저감
(소나무 115만 그루)
환경데이터 분석 및 환경관리 개선
인천교통공사는 지하역사 미세먼지 획기적 저감 등 정부 환경정책 강화 추세에 부응하는 저탄소 녹색성장형 환경개선을 위해 과학적·객관적 환경개선 방법론을 마련코자 최근 5년간 환경데이터 분석을 시행하여 단기/중장기 활용방안을 마련하였습니다 또한 2010년에는 이와 연계하여 역사 미세먼지 종합 관리시스템 개발을 통해 신속한 분석관리로 급변하는 환경에 선제적으로 대체할 수 있는 환경관리체계를 구축하였습니다.
최근 5년간 환경데이터 분석
- 분석내용 → 실내, 실외 미세먼지, 환기가동시간, 온습도 등 환경데이터 약 70만개
- 통계학적 회귀분석 : 외기/역사 미세먼지, 환기설비가동시간의 상관관계 분석
- 산술평균 경향분석 : 역사별 미세먼지와 환경요소간의 추이분석
- 분석결과 → 단기·중장기 환경개선 활용방안 및 환경개선 방법론 마련

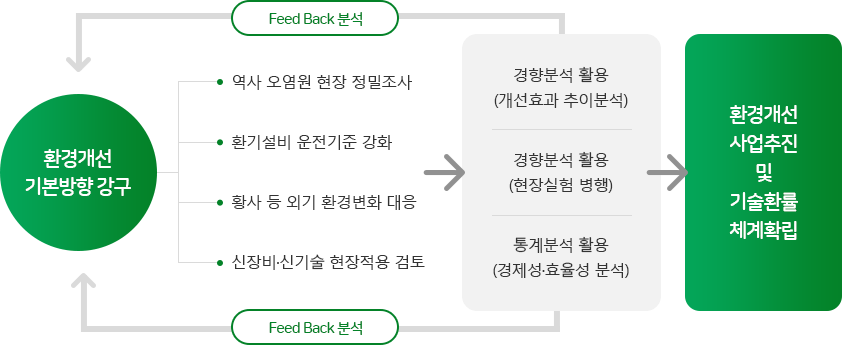

- 환경개선 방법론
환경데이터 분석프로그램
- 자체개발 : 데이터베이스 전용 개발프로그램 활용(2010년 버전1)
- 주요기능 : 환경데이터 검색, 분석, 진단, 예측, 출력(One Click → Result & Report)
메인화면
검색, 분석, 진단, 예측
출력기능
환경시설 개선 사업 시행
인천교통공사는 지속적인 공기질 개선대책을 통하여 관련법규 및 자체기준을 준수하는 등 관리에 만전을 기하고 있으나, 초미세먼지 관리 강화에 집중하는 환경정책방향에 따라 공기질의 지속적인 향상을 위해 시설물 개량 사업을 추진하고 있습니다.
환경설비 교체 및 개선
역사 공기정화설비 설치
본선 환기설비 집진효율 개선
역사 승강장안전문(PSD) 설치
영문으로는 Platform Screen Door를 줄여 PSD로 약칭하는 승강장안전문은 지하철이나 경전철 승강장 위에 선로와 격리되는 고정벽(스크린)과 가동문을 설치해 차량의 출입문과 연동하여 개폐되도록 하는 승강장 안전 지원 장치를 말합니다. 승강장안전문(PSD)은 1호선 29개, 2호선 27개 전 역사에 설치 운영 중에 있습니다.
설치효과
- 승객안전성확보
- 승강장 추락, 자살사고 방지
- 화재발생시 연기유입 차단
- 열차풍 등 승객 불쾌감 해소
- 승강장 쾌적성 확보
- 미세먼지 저감 약 17.4%
- 소음감소 약 9.2%
- 에너지 절약
- 냉방 비용 약 34% 절감
설치전경

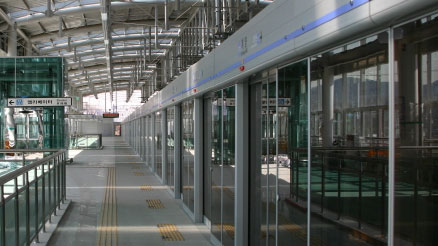

계양역 승강장안전문(PSD)

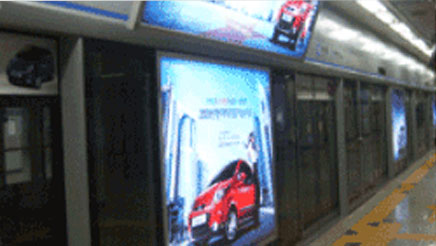

부평역 승강장안전문(PSD)
