종합관제

  1. 도시철도
  2. 주요시설
  3. 종합관제
  4. 1호선

종합관제실(인천1호선)

주요 업무

  • 열차관제 : 열차운행 제어, 감시업무
  • 전력관제 : 열차전력 및 역사전기 제어, 감시업무
  • 설비관제 : 승강장 PSD, 역사 환기(공조)설비, 기계설비(E/S, E/V 등) 원격 제어, 감시업무

주요 설비

관제신호 설비, 관제전력 설비, 관제통신 설비, 관제기계 설비

  • 열차관제 사진

    열차

  • 전력관제 사진

    전력

  • 설비관제 사진

    설비

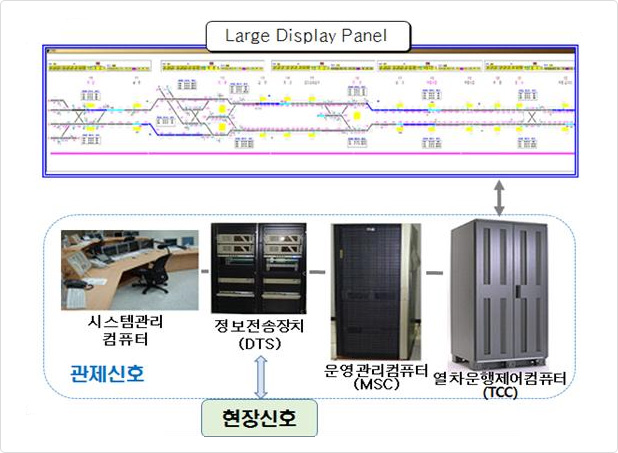

관제신호 설비(인천1호선)

주요기능 : 열차 자동운행제어 및 감시, 스케줄에 의한 자동운행, 열차충돌 방지 등

Large Display Panel ↔ 관제신호[열차운행제어컴퓨터(TCC) - 운영관리컴퓨터(MSC) - 정보전송장치(DTS) - 시스템관리 컴퓨터], 정보전송장치(DTS) ↔ 현장신호

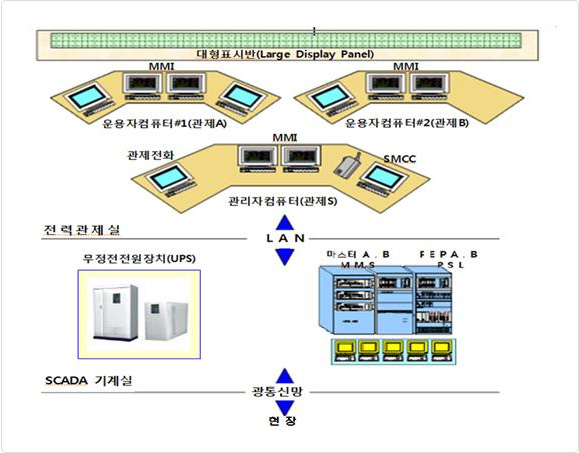

관제전력 설비(인천1호선)

주요기능 : 열차전력 감시 및 제어, 역사전기 제어 및 감시, 전력사용량 감시, 통계 등

전면에 대형표시반(Large Display Panel)이 위치하고 그것과 마주보도록 운용자 컴퓨터가 위치합니다.(왼쪽에 운용자컴퓨터#1(관제A) MMI, 오른쪽에 운용자컴퓨터#2(관제B) MMI) 운용자컴퓨터 뒤에는 관리자컴퓨터(관제S)가 위치합니다. 관리자 컴퓨터에는 관제전화, SMCC, MMI가 있습니다. 위 컴퓨터는 LAN으로 전력관제실의 무정전전원장치(UPS)와 마스터A·B MMS, FEP A·B PSL과 연결되어 있으며, 이것들은 SCADA의 광통신망을 통하여 현장과 연결되어있습니다.

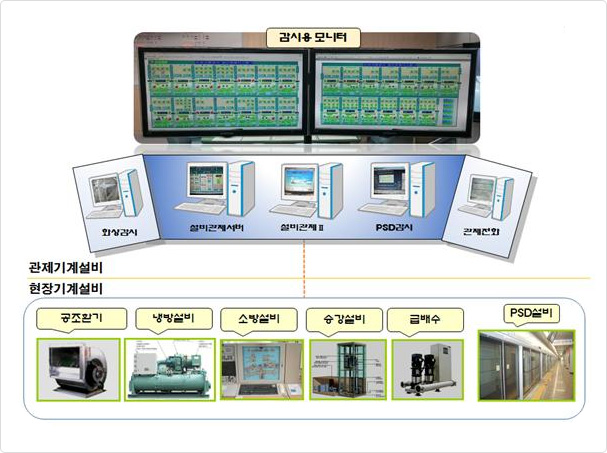

관제기계 설비(인천1호선)

주요기능 : 승강장 PSD 감시, 공조・기계설비(E/S, E/V) 감시 및 제어

관제기계설비=감시용 모니터{화상감시+설비관제서버,설비관제ⅱ,PSD감시+관제전화}와 현장기계설비=공조환기,냉방설비,소방설비,승강설비,급배수,PSD설비가 연결되어 있습니다.

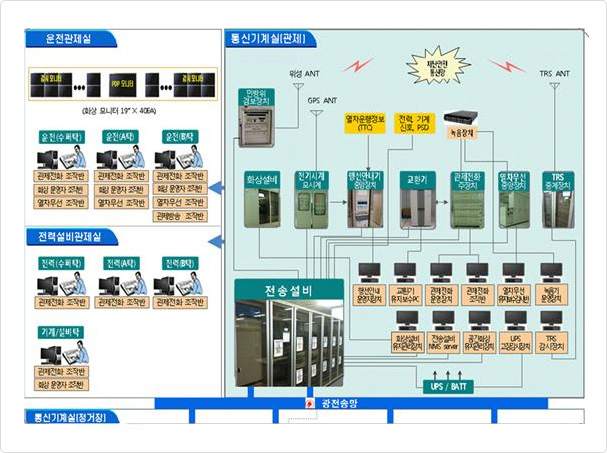

관제통신 설비(인천1호선)

주요설비 : 열차무선설비, 화상설비, 관제전화설비, 전송설비, 행선안내기, TRS무선 등

통신기계실(관제)는 운전관제실과 잔력설비관제실에 각각 연결되어 있고, 통신기계실(정거장)과는 광전송망으로 연결되어 있습니다.

담당부서
관제지원팀 032-451-2487
