월미바다열차 특·장점

월미바다열차 특·장점

  • 친환경 비가선 배터리 방식 도입
  • 국내 최장(6.1km) 도심형 관광모노레일
  • 궤도 3선 레일로 절대 운행 안전성을 확보
  • 자동(LTE, Wifi)+수동운전으로 3중 안전 운행시스템을 갖춤
월미바다열차 제원을 구분, 월미바다열차 제원으로 나누어 작성한 표
구분 월미바다열차 제원
차량 제원 15.30m(길이) x 3.54m(높이) x 2.39m(폭)
차량 대수 5편성(운행 4, 예비1) *2량 1편성
운전 방식 자동(LTE+Wifi)+수동
승차 인원 46명(3.0ton)
차량 중량 공차 12.9ton / 만차 15.9ton
주행 속도 9.0km/h(운행) / 20.0km/h(최고)
급전 방식 배터리(DC 355V/ 무가선)
탈선 방지 안내륜, 안정륜

월미바다열차 안전장치

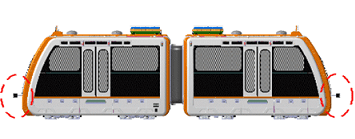

  • 전·후방 거리감지 센서 및 범퍼위치 이미지 : 월미바다열치 전방과 후방 각 하단에 위치

    전·후방 거리감지 센서 및 범퍼

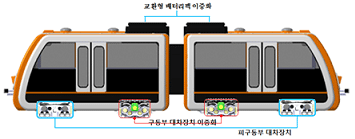

  • 배터리팩/구동부 및 피구동부 대차장치 이중화 위치 이미지 : 각량에 교황형 배터리팩 이중화, 재구동부 대치장치, 구동부 대치장치 이중화가 설치돼 있음

    배터리팩/구동부 및 피구동부 대차장치 이중화

월미바다열차 안전장치를 구분, 주요내용으로 나누어 작성한 표
구분 주요내용
제동장치 정지 장치       단계별 감속센서에 의한 회생 제동
급속브레이크

      과속 시 브레이크 자동 작동

       ☞ 최고속도(20km/h) 20% 초과(25km/h)에서 동작

완충범퍼장치       충돌 시 범퍼 동작으로 비상정지에 따른 차량보호
충돌방지 충돌방지장치       앞차와 500m 접근 시 9km/h로 감속 / 200m 접근 시 정지
추종 장치       500m 이상 중거리 간격에서 앞 차량 자동 추종
탈선방지 탈선방지장치       상·하부 탈선 방지 안정륜 방식 / 선로종단 차막이 설치
화재대비 불연내장재

      화재(방화 등)에 대비한 불연 내장재 탑재

       ☞ 도시철도 화재기준 준수

슬립예방 논슬립 페인트       우천, 서리, 강설 시 주행륜의 슬립 예방
열 선       동절기 선로 결빙으로 인한 슬립 예방
장애물 제거 배 장 기       전·후방 주행륜 및 안정륜 앞 장애물 제거 고무 설치

월미바다열차 시설물현황

월미바다열차 시설물현황을 역사명, 연면적, 건축면적, 층수, 편의 시설물[승강기, 고객대기실, 편의점, 테마시설]로 나누어 작성한 표
역사명 연면적 건축면적 층수 편의 시설물
승강기 고객대기실 편의점 테마시설
월미바다역 2,042㎡ 711㎡ 5층 4 1 1 개화기 옷 입어보기
사진체험
월미공원역 3,981㎡ 2,022㎡ 3층 4 1 - VR체험, 옥상정원
월미문화의
거리역
712㎡ 687㎡ 2층 1 1 1 노을전망대,
월미 메시지보드
박물관역 881㎡ 663㎡ 3층 2 1 - 소월미도 등대 모형
담당부서
월미기술팀 032-450-7600
