통신설비 소개

정보통신 시스템은 도시철도의 신경망으로 열차 안전운행에 중추적인 기능을 담당합니다. 열차, 역사 및 종합관제실간 각종 설비의 음성, 데이터 및 영상신호를 신속하고 정확하게 전송하며 특히 인천도시철도 2호선 무인운전 시스템에 최적화되어 전동차 및 각종 시스템이 안정적으로 운영되도록 하고 있습니다.

주요 통신설비에 대하여 무인운전에 최적화된 인천도시철도 2호선 차량운행 통신시스템

  • 운전관리 통신설비
    • 열차무선설비
    • 화상전송설비
    • 차량객실감시설비
  • 운영관리 통신설비
    • 디지털전송설비
    • 전자교환설비
  • 고객안내 통신설비
    • 행선안내설비
    • 자동안내방송설비
    • 지하재방송설비
    • 인터폰/콜폰설비
  • 기타 통신설비
    • 전원 및 접지설비
    • 출입통제설비

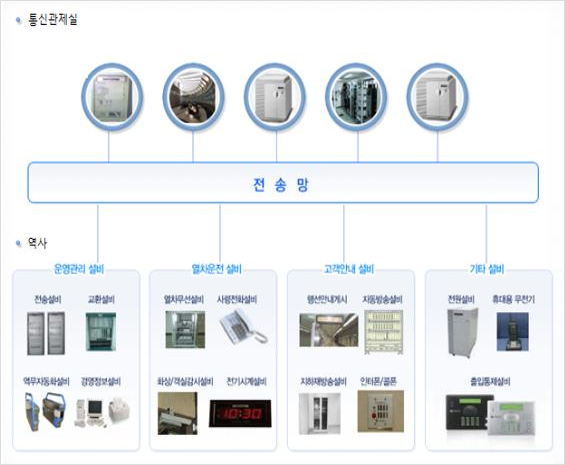

통신설비계통도

통신관제실의 기기들은 전송망을 통하여 역사의 운영관리 설비(전송설비, 교환설비, 역무자동화설비, 경영정보설비), 열차운영 설비(열차무선설비, 사령전화설비, 화상/객실감시설비, 전기시계설비), 고객안내 설비(행선안내게시, 자동방송설비, 지하방송설비, 인터폰/콜폰), 기타설비(전원설비, 휴대용 무전기, 출입통제설비)와 연결되어있습니다.

무인운영시스템

주요부 이중화 구성

  • 디지털전송설비, 열차무선설비, 관제전화설비, 화상설비, 객실감시 설비 등 주요설비를 이중화로 구성하여 고장 및 장애발생 시 자동 절체되도록 구성 ·원격감시 이원화
  • 관리역과 통합관제실에서 실시간 감시 및 녹취가 가능하도록 이원화 구성 ·고장정보관리
  • 시스템 장애발생 시 통합관제실 및 관리역에서 실시간 감시가 가능하도록 구성 ·인터페이스 방식
  • 최신 통신방식을 적용하여 TCP-IP 방식 및 ALL-IP로 장비를 구성 ·기타 역사 각종 시설물 이용 시 승객과 화상통화(관리역 및 통합관제실)가 가능하도록 시스템 구축

무인운전운영기능지원

  • 차량 내 인터폰 및 안내방송, 비상방송 연계구축
  • 열차무선 이동국 장치와 차량 내 종합제어장치(TCMS) 연계 구성
  • 열차의 주요 고장정보를 통합 관제실의 고장정보 감시반으로 전송
  • 차량 객실감시 설비와 차량 내 화재감지기, 인터폰과의 연계구성 및 안전관리가 가능하도록 구성

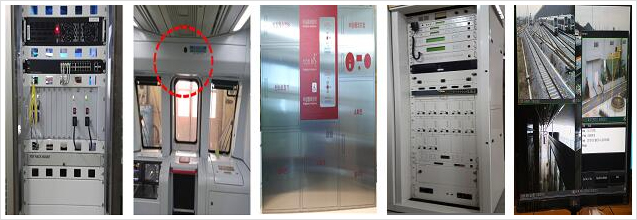

각종 무인운전운영기능지원 장치들의 사진

담당부서
통신팀 032-451-2315
